BIM和BIM相关软件

作者简介：何关培（1963-），高级工程师，优比建筑咨询有限公司CEO。长期从事工程设计、计算机应用研究，目前致力于BIM技术等行业计算机应用前沿领域的战略发展研究。

美国buildingSMART联盟主席Dana K. Smith先生在其去年出版的BIM专著“Building Information Modeling - A Strategic Implementation Guide forArchitects, Engineers, Constructors and Real Estate Asset Managers”中下了这样一个论断：“依靠一个软件解决所有问题的时代已经一去不复返了”。

作者在《为什么BIM应用不容易成功？》这篇文章里面，提到了BIM的其中一个特点：BIM不是一个软件的事，其实BIM不止不是一个软件的事，准确一点应该说BIM不是一类软件的事，而且每一类软件的选择也不止是一个产品，这样一来要充分发挥BIM价值为项目创造效益涉及到常用的BIM软件数量就有十几个到几十个之多了。

谈BIM、用BIM都离不开BIM软件，本文试图通过对目前在全球具有一定市场影响或占有率，并且在国内市场具有一定认识和应用的BIM软件（包括能发挥BIM价值的软件）进行梳理和分类，希望能够给想对BIM软件有个总体了解的同行提供一个参考。

需要特别说明的是，这样的分类并不是一个科学的、系统的、严谨的、完整的分类方法（目前也没看到这样的分类方法），只是作者对BIM软件认识和理解的一点心得，欢迎各位BIM专家一起讨论。

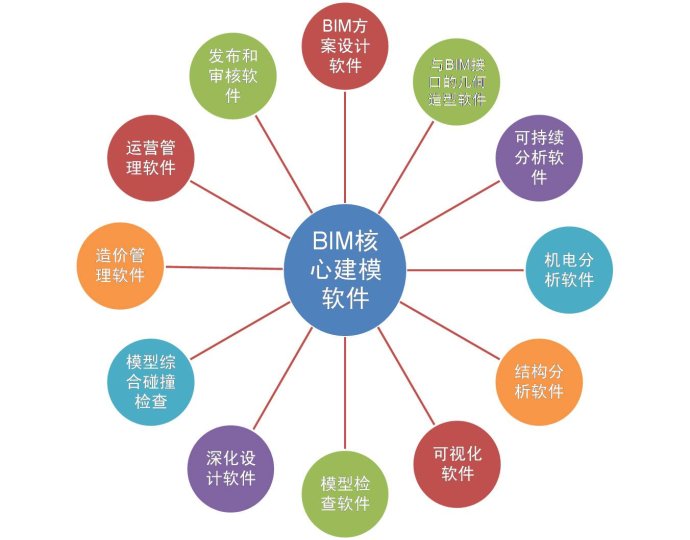

先对BIM软件的各个类型做一个罗列如下图：

图一

接下来我们分别对属于这些类型软件的主要产品情况做一个简单介绍。

一、BIM核心建模软件

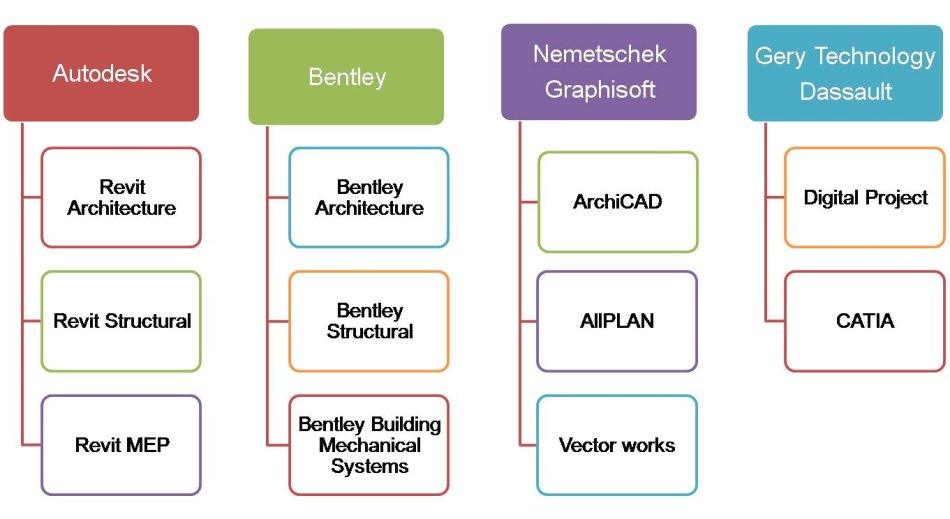

这类软件英文通常叫“BIM Authoring Software”，是BIM之所以成为BIM的基础，换句话说，正是因为有了这些软件才有了BIM，也是从事BIM的同行第一类要碰到的BIM软件。因此我们称它们为“BIM核心建模软件”，简称“BIM建模软件”。常用的BIM建模软件如下图所示：

图二

从图中可以了解到，BIM核心建模软件主要有以下四个门派：

1）Autodesk公司的Revit建筑、结构和机电系列，在民用建筑市场借助AutoCAD的天然优势，有相当不错的市场表现；

2）Bentley建筑、结构和设备系列，Bentley产品在工厂设计（石油、化工、电力、医药等）和基础设施（道路、桥梁、市政、水利等）领域有无可争辩的优势；

3）2007年Nemetschek收购Graphisoft以后，ArchiCAD / AllPLAN / VectorWorks三个产品就被归到同一个门派里面了，其中国内同行最熟悉的是ArchiCAD，属于一个面向全球市场的产品，应该可以说是最早的一个具有市场影响力的BIM核心建模软件，但是在中国由于其专业配套的功能（仅限于建筑专业）与多专业一体的设计院体制不匹配，很难实现业务突破。Nemetschek的另外两个产品，AllPLAN主要市场在德语区，Vect-orWorks则是其在美国市场使用的产品名称。

4）Dassault公司的CATIA是全球最高端的机械设计制造软件，在航空、航天、汽车等领域具有接近垄断的市场地位，应用到工程建设行业无论是对复杂形体还是超大规模建筑其建模能力、表现能力和信息管理能力都比传统的建筑类软件有明显优势，而与工程建设行业的项目特点和人员特点的对接问题则是其不足之处。Di-gital Project是Gehry Technologies公司在CATIA基础上开发的一个面向工程建设行业的应用软件（二次开发软件），其本质还是CATIA，就跟天正的本质是AutoCAD一样。

因此，对于一个项目或企业BIM核心建模软件技术路线的确定，可以考虑如下基本原则：

a）民用建筑用Autodesk Revit

b）工厂设计和基础设施用Bentley

c）单专业建筑事务所选择ArchiCAD、Revit、Bentley都有可能成功

d）项目完全异形、预算比较充裕的可以选择Digital Project或CATIA

当然，除了上面介绍的情况以外，业主和其他项目成员的要求也是在确定BIM技术路线时需要考虑的重要因素。

二、BIM方案设计软件

BIM方案设计软件用在设计初期，其主要功能是把业主设计任务书里面基于数字的项目要求转化成基于几何形体的建筑方案，此方案用于业主和设计师之间的沟通和方案研究论证。BIM方案设计软件可以帮助设计师验证设计方案和业主设计任务书中的项目要求相匹配。BIM方案设计软件的成果可以转换到BIM核心建模软件里面进行设计深化，并继续验证满足业主要求的情况。

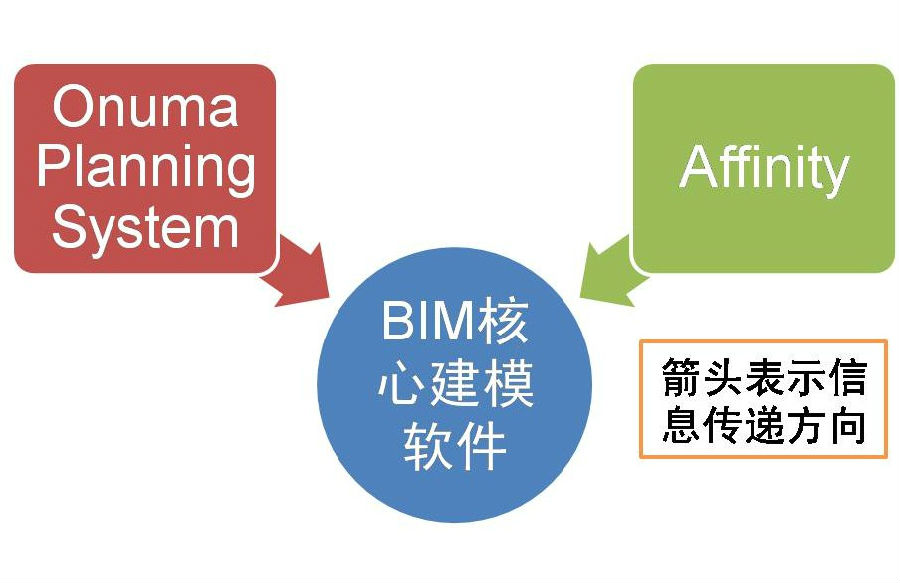

目前主要的BIM方案软件有Onuma Planning System和Affinity等，其与BIM核心建模软件的关系如下图：

图三

三、和BIM接口的几何造型软件

设计初期阶段的形体、体量研究或者遇到复杂建筑造型的情况，使用几何造型软件会比直接使用BIM核心建模软件更方便、效率更高，甚至可以实现BIM核心建模软件无法实现的功能。几何造型软件的成果可以作为BIM核心建模软件的输入。

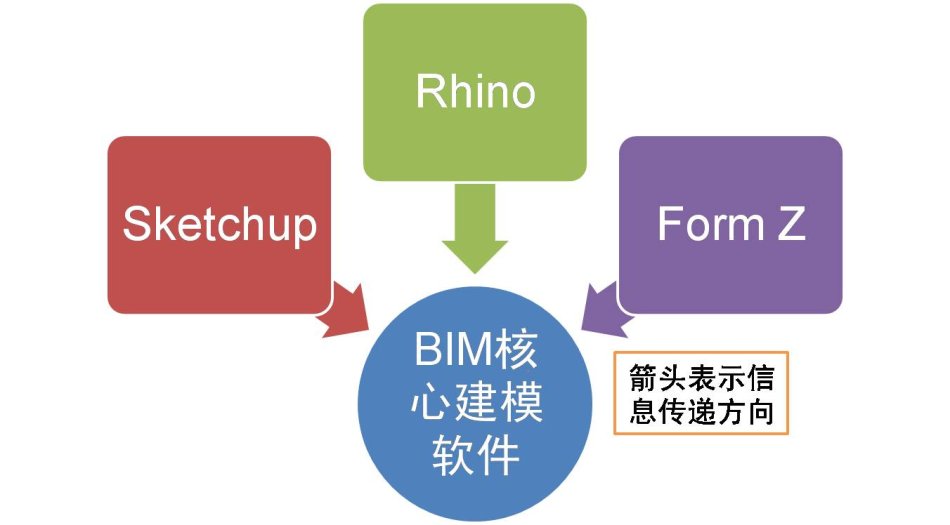

目前常用几何造型软件有Sketchup、Rhino和FormZ等，其与BIM核心建模软件的关系如下图所示：

图四

四、BIM可持续（绿色）分析软件

可持续或者绿色分析软件可以使用BIM模型的信息对项目进行日照、风环境、热工、景观可视度、噪音等方面的分析，主要软件有国外的Eco Tech、IES、GreenBuilding Studio以及国内的PKPM等。它们与核心建模软件的关系如下图所示：

图五

五、BIM机电分析软件

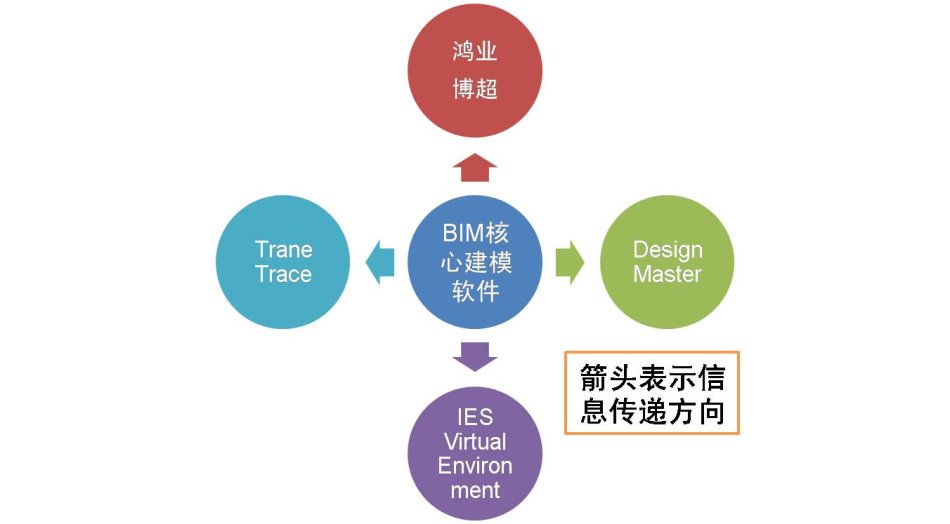

     水暖电等设备和电气分析软件国内产品有鸿业、博超等，国外产品有Design Master、IES Virtual En-vironment、Trane Trace等。它们与核心建模软件的关系如下图所示：

图六

       待续。由于文章篇幅有限，更多BIM软件相关内容详见后续文章。
