图4-3为品牌1风冷冷水机组制冷运行压焓图，图4-4为品牌1风冷冷水机组制热运行压焓图。图4-5为品牌2风冷冷水机组制冷运行压焓图，图4-6为品牌2风冷冷水机组制热运行压焓图。图4-7为品牌3风冷冷水机组制冷运行压焓图，图4-8为品牌3风冷冷水机组制热运行压焓图。

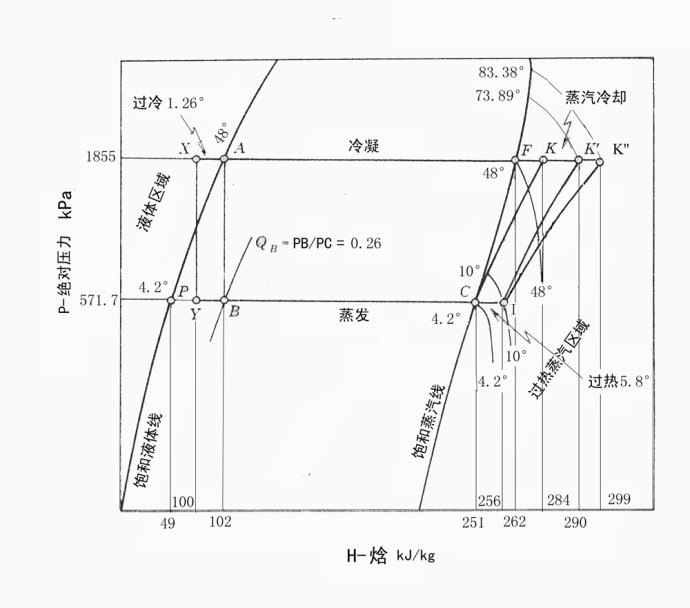

图4-3 品牌1风冷冷热水机组制冷运行压焓图。
I-K’为假设的等熵压缩，I-K’’为实际运行中的非等熵压缩。

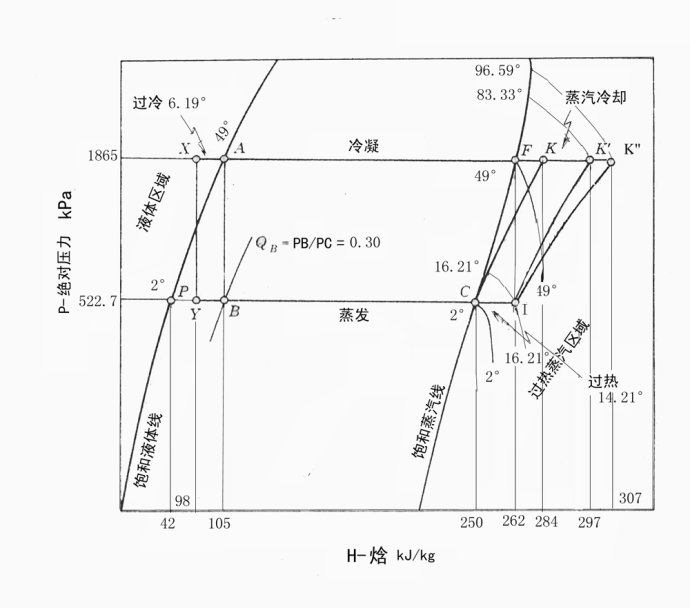

图4-4 品牌1风冷冷热水机组制热运行压焓图。
I-K’为假设的等熵压缩，I-K’’为实际运行中的非等熵压缩。

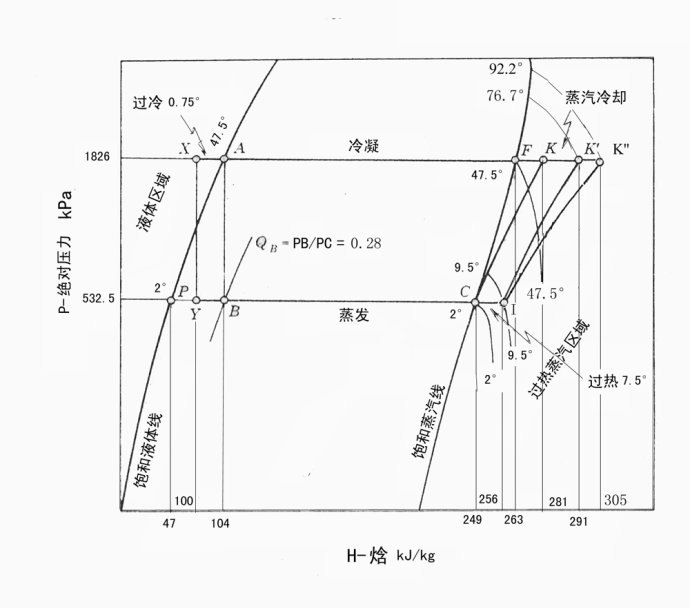

图4-5 品牌2风冷冷热水机组制冷运行压焓图。
I-K’为假设的等熵压缩，I-K’’为实际运行中的非等熵压缩。

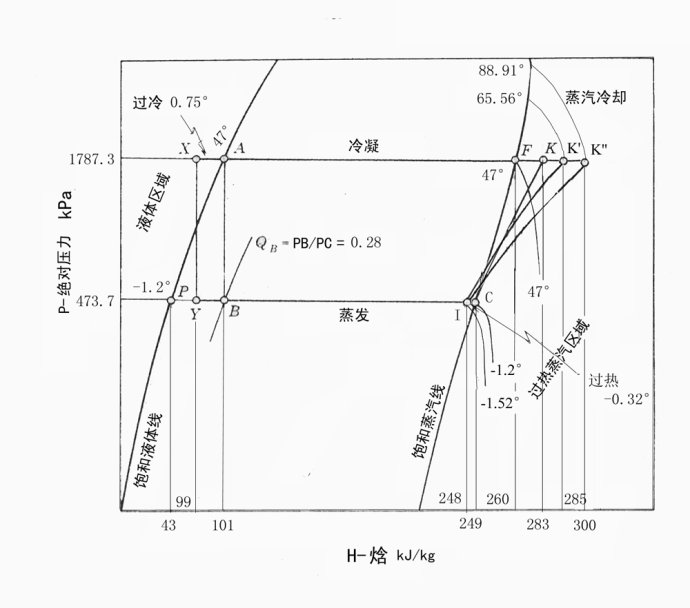

图4-6 品牌2风冷冷热水机组制热运行压焓图。
I-K’为假设的等熵压缩，I-K’’为实际运行中的非等熵压缩。
该机过冷度和过热度都偏低，压缩机存在液击危险。

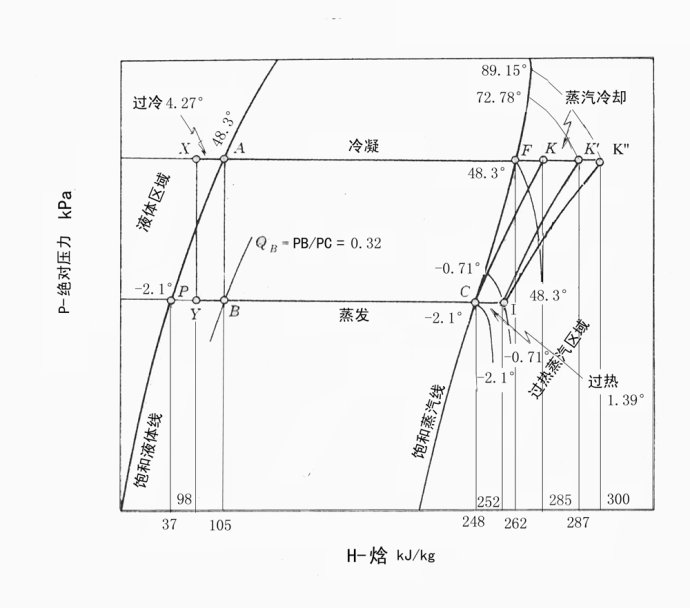

图4-7 品牌3风冷冷热水机组制冷运行压焓图。
I-K’为假设的等熵压缩，I-K’’为实际运行中的非等熵压缩。
图4-8 品牌3风冷冷热水机组制热运行压焓图。
I-K’为假设的等熵压缩，I-K’’为实际运行中的非等熵压缩。
由图4-3和图4-4可知，品牌1在制冷和制热运行时过热度均属正常，在制热运行时过热度正常，但蒸发温度偏低，过冷度也略微偏低。由图4-5和图4-6可知，品牌2在制冷运行时蒸发温度太高，过冷度略微偏低，过热度尚属正常，但在制热运行时蒸发温度偏低，过冷度和过热度严重不足，机组处于边界条件运行，压缩机存在液击的可能。由图4-7和图4-8可知，品牌3在制冷运行时过冷度和过热度均属正常，在制热运行时过冷度正常，但蒸发温度偏低，过热度也略微偏低。
