二.共用零部件
(一)水冷柜机与风冷柜机
在表4-1里，我们看到所规划的系列产品有一个亮点是“水冷柜机与DX机兼容”。在这里，水冷柜机（图4-26，图4-27）就是平台产品开发项目，而DX机（即风冷柜机）则是水冷柜机的衍生产品（只需要在产品规划阶段动动脑筋，不需要花费太多的费用和人力，就顺带开发出一个系列的产品，何乐而不为）。这两个系列的产品除了冷凝系统不一样以外，大部分零部件都是共用的。水冷柜机的冷凝系统是由水冷却塔和各种不同的水冷式冷凝器所组成，风冷柜机的冷凝系统是由翅片-盘管和风扇-电机共同组成了系统的室外风冷冷凝单元。压缩机视情况而定，既可以放在室内机组里，也可以放在室外机组里。
(二)风冷冷凝机组与风冷冷水机组
如果在设计风冷冷凝机组时，能够兼顾风冷冷水机组（反之亦然），那么只要开发出来风冷冷凝机组，就会顺带衍生出来风冷冷水机组（反之亦然），不但能大量节省产品开发时间，而且还能够统一使用一套产品制造工艺和一条组装生产线。图4-28就是某一系列的风冷冷凝机组与风冷冷水机组的结构、尺寸和外形对比图。可以清晰的从图中看出，这两个系列产品的大部分零部件都是共用的。所不同的只是：
-
板式换热器。为了在风冷冷水机组里装入板式换热器，所以风冷冷水机组要略微高于风冷冷凝机组。
-
水管道系统。风冷冷水机组比风冷冷凝机组多了一组水管道系统，有时还要在机组内配备水泵及相关部件。
-
制冷管道系统。因为制冷系统不一样，所以部分制冷管道系统也不一样。
-
钣金件。因为机组高度不一样，所以部分钣金件的高度也不一样。
(三)风冷冷凝机组加上DX（直接膨胀）式空气处理机组就等于屋顶空调
如果在设计（卧式）风冷冷凝机组和DX（直接膨胀）式空气处理机组时，能够兼顾屋顶空调（反之亦然），那么只要开发出来风冷冷凝机组和DX（直接膨胀）式空气处理机组，就会顺带衍生出来屋顶空调（反之亦然），不但能大量节省产品开发时间，而且还能够统一使用一套产品制造工艺和一条组装生产线。
图4-29为一台单系统屋顶空调机组，其前半部分实际上是一台风冷冷凝机组，后半部分可以看作是一台DX（直接膨胀）式空气处理机组。

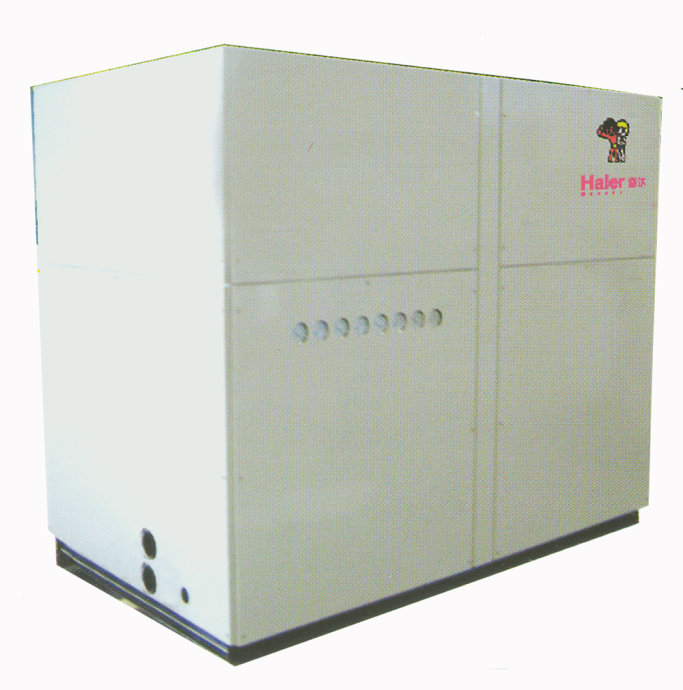

图4-26 水冷柜机外观图。

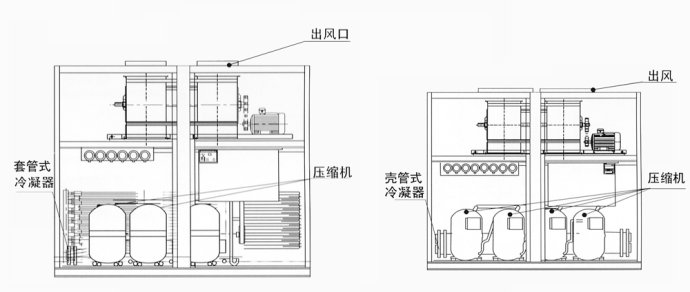

图4-27 水冷柜机内部构造图。

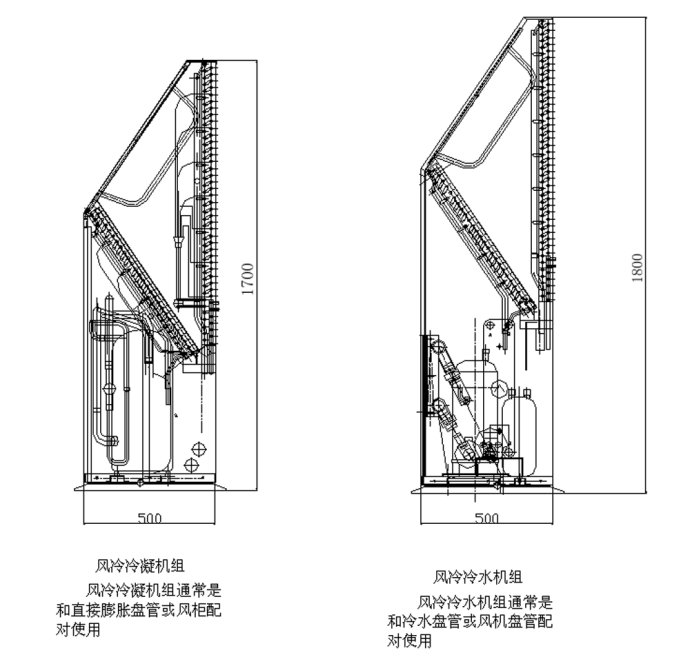

图4-28 风冷冷凝机组与风冷冷水机组

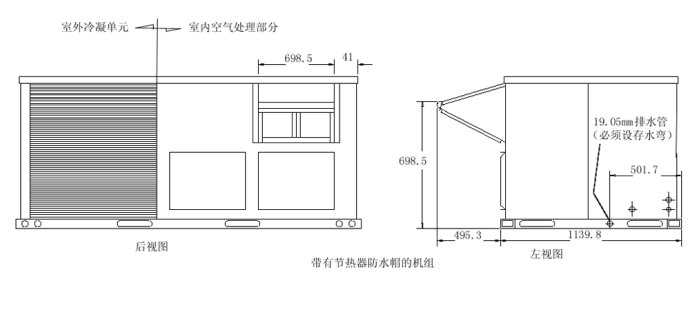

图4 -29a 单风扇系统屋顶空调机组

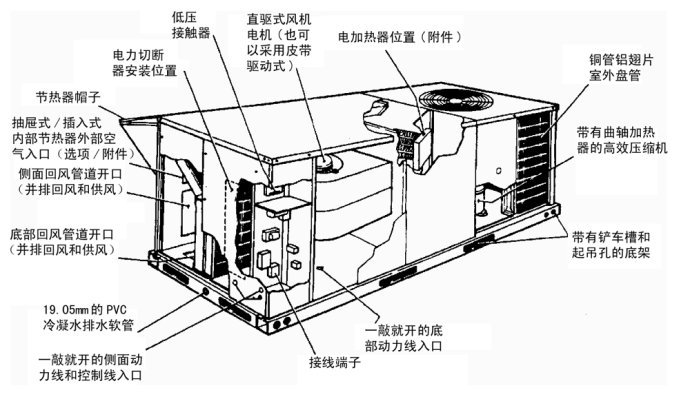

图4-29b 单风扇系统屋顶空调机组
