第五节 市场研究内容
一. 外形
因为从产品外形可以看出产品的设计意图，比如立式空调室外机组一般都是安装在公寓阳台上，卧式机组一般都是安装在楼顶或别墅花园里。
在设计立式机组时，一定要先去查询一下阳台的建筑规范和设计资料。按照目前的建筑规范，阳台宽度虽然最大能做到1300mm，但因为要减去混凝土阳台前梁宽度（120mm），所以实际使用宽度仅有1180mm(=1300-120)。阳台地面到扶手面的高度不小于1000mm，三层以上的阳台应适当提高一些（有些规范建议不小于1100mm）。
用阳台的实际使用宽度（1180mm）减去最小维修空间680mm，就是立式机组的最小允许厚度500mm（1180-680）。阳台地面到扶手面的高度（1000mm~1100mm）就应该是机组排风出口的最低高度位置。

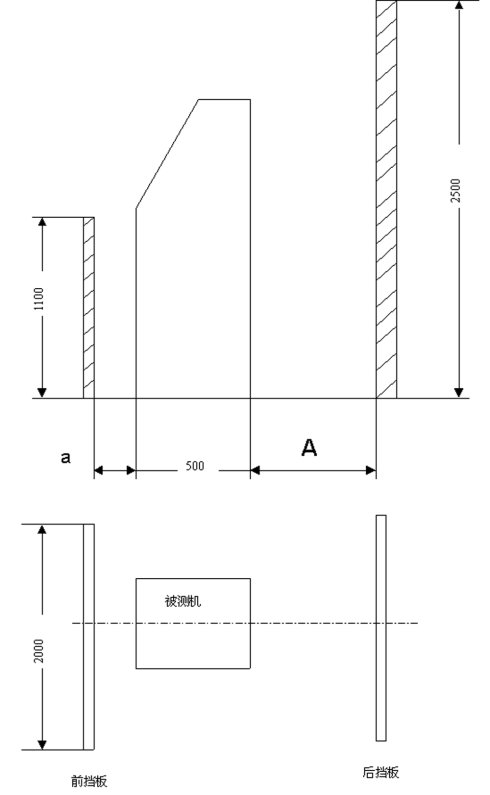

虽然空调标准没有要求，但为了防止机组在实际安装状态时无法正常运行，在设计立式机组时，最好还是要按照图3-12来模拟阳台安装进行测试。表3-5为模拟阳台安装的风冷冷水机组测试数据比较表。
最后设计人员还要根据测试结果来规定阳台机组的安装方式和安装位置限制（见表3-6、表3-7和图3-13）。
在设计卧式机组时，因为花园洋房的室外建筑环境是户主十分看中和值得炫耀的，有时主人还要花园里招待客人，漫步和谈话。所以千万不能让空调室外机组处于喧宾夺主的位置，要把机组隐蔽在花园的灌木中或是把机组放置在不易被人察觉的地方。因此卧式机组的高度也就有了一定的限制。
表3-5 模拟阳台安装的风冷冷水机组测试数据比较表
|
序号 |
测试运转时间 |
前挡板距机组距离a |
后挡板距机组距离A |
测试标准 |
数据比较 |
|
1 |
4小时 |
敞开 |
敞开 |
JB/T 4329-1997 （名义工况） |
100% |
|
2 |
4小时 |
0 |
500 |
JB/T 4329-1997 （名义工况） |
96% |
|
3 |
4小时 |
100 |
500 |
JB/T 4329-1997 （名义工况） |
100.3% |
|
4 |
4小时 |
200 |
500 |
JB/T 4329-1997 （名义工况） |
100.7% |
|
5 |
4小时 |
0 |
200 |
JB/T 4329-1997 （名义工况） |
97% |
|
6 |
4小时 |
100 |
200 |
JB/T 4329-1997 （名义工况） |
100.2% |
|
7 |
4小时 |
200 |
200 |
JB/T 4329-1997 （名义工况） |
100.2% |
注: ⒈ 序号3、4、6、7的测试制冷量稍微大于序号1的测试制冷量，可能
是因为挡风隔板阻挡了冷凝器排出热风回流 (回风短路) 的现象。
⒉ 后隔板距离为200mm与500mm对制冷量基本没有影响。
⒊ 前隔板距离为100mm与200mm对制冷量基本没有影响。
⒋ 前隔板距离为0mm的现象在实际使用时基本没有，因为需要让开约40mm的地脚螺栓突出位置。
