三. 不同结构部件的互换
在设计水冷柜机和冷水机组时，要考虑不同结构部件的互换。图4-27的水冷柜机设计中就分别采用了套管式换热器和壳管式换热器。在设计风冷冷水机组时，最好是能够兼顾到套管式换热器、壳管式换热器和板式换热器的安装，以满足不同消费者和消费地区的应用。
板式换热器结构紧凑，需要的安装空间最少，但最容易冻裂，防冻保护最为紧要（图4-30，图4-31）。
套管式换热器最便宜，很容易堵塞，在水质较差的地区最好不要采用套管式换热器。而且套管式换热器容量做不大，大容量机组需要并列安装几个，均匀的分配水流量是需要设计师着重解决的问题（图4-32）。
壳管式换热器最贵，性能最可靠，可以用在任何水质条件下，但占用的空间最大（图4-33）。
图4-30 板式换热器紧凑的安装在空调外壳侧壁上。

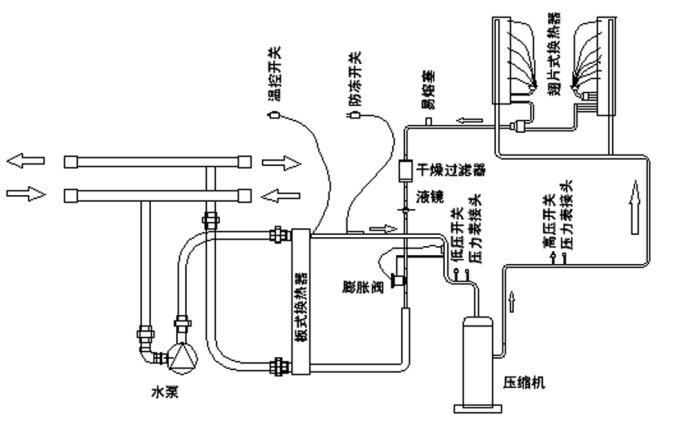

4-31 带防冻保护开关的风冷冷水机组系统原理图

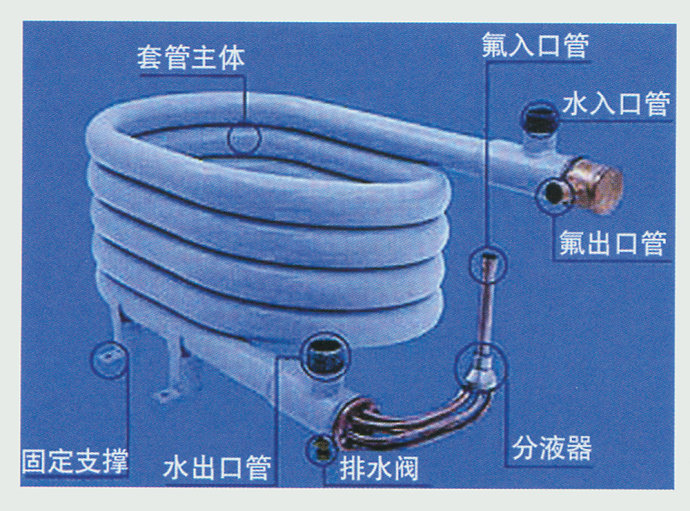

图4-32 套管式换热器结构图。

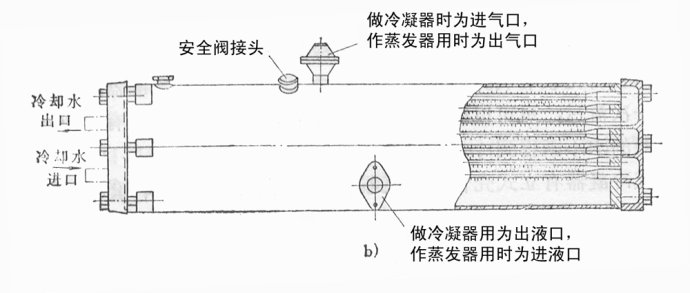

图 4-33壳管式换热器结构图。
