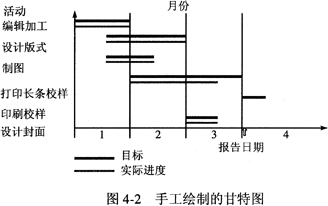

甘特图(Gantt chart)是在20世纪初由亨利·甘特开发的。它基本上是一种线条图，横轴表示时间，纵轴表示要安排的活动，线条表示在整个期间上计划的和实际的活动完成情况。甘特图直观地表明任务计划在什么时候进行，以及实际进展与计划要求的对比。图4-2是一个手工绘制的图书出版项目甘特图。
一般的项目管理软件如Primavera公司的p3和Microsoft公司的Project等都提供甘特图自动生成工具。

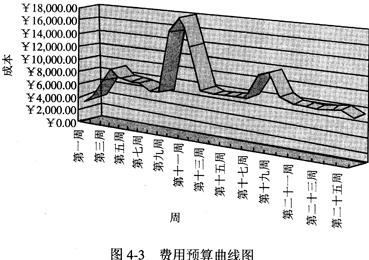

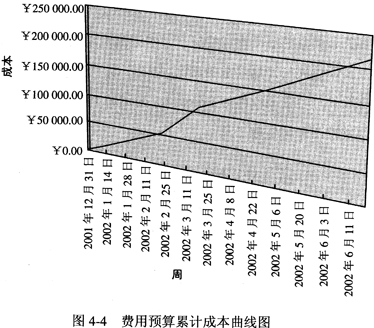

时间以月为单位表示在图的下方，主要活动从上到下列在图的左边。计划需要确定书的出版包括哪些活动，这些活动的顺序，以及每项活动持续的时间。时间框里的线条表示计划的活动顺序，空白的现况表示活动的实际进度。甘特图作为一种控制工具，帮助管理者发现实际进度偏离计划的情况。在本案例中，除了打印长条校样以外，其他活动都是按计划完成的。在费用预算方面，如按时间坐标来分析，有两种表现方式：一是费用预算曲线图，二是费用预算累计曲线图。图4-3和图4-4为Project 2000绘制的费用预算曲线图和费用预算累计成本曲线图。
人力资源数=工作量÷8÷工期，如方案设计阶段系统分析师人数=160÷8÷10=2,其他阶段计算类似；
总费用=固定费＋工作量×成本，如详细设计阶段总费用=6 400+160×60=16000, 其他阶段总费用计算类似。各阶段总费用累加得到项目总费用为493000.
平均每周费用＝总费用÷(工期÷5),如主界面设计阶段平均每周费用=73000÷(50÷5)=7300。
